Конструкция зернохранилищ, силосов, элеваторов

Больше фото >>>




При закладке фундамента под силос MAFAL, в зависимости от вместимости и параметров силоса проектируются и закладываются вентиляционные каналы для обеспечения активной вентиляции зерна, находящегося в силосе. Поверх вентиляционных каналов настилается вентиляционный настил с 3-х миллиметровой перфорацией. Для рапса и некоторых других культур может использоваться перформация с меньшим диаметром.

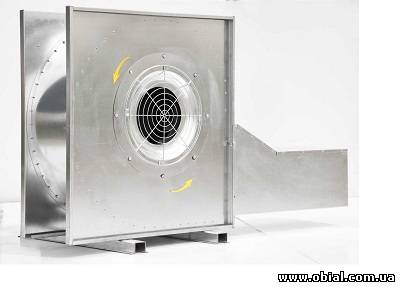

В зависимости от вместимости и параметров силоса проектируется модель и рассчитывается мощность вентилятора силоса. Вентилятор марки AL-FAN может быть осевой или радиальной модели и полностью изготавливается из оцинкованной стали.
В зависимости от необходимости, на крышах некоторых моделей силосов с большой вместимостью могут быть использованы осевые кровельные вентиляторы с размахом лопастей 560 мм.


Дополнительно возможен заказ и последующее производство рифленых, дополнительно укрепленных и соединяющихся между собой мобильных тоннельных вентиляционных каналов, используемых в горизонтальных зернохранилищах.
Активная вентиляция MAFAL значительно уменьшает скорость размножения насекомых-вредителей,снижает процент повреждения зерна,понижает уровень относительной влажности зерна,снижает риск порчи зерна,значительно сокращает необходимость фумигации зерна химикатами и предотвращает появление плесени.








 Система послойного контроля температуры MAFAL позволяет определять точки повышенной температуры, обнаруживать деятельность
насекомых, устранять ненужную перевалку зерна. Система контроля температуры MAFAL состоит из термоподвесок; термодатчиков, расположенных внутри подвесок и считывающих информацию в диаметре 3 м, и стационарным или портативным устройством контроля температуры с цифровым дисплеем. Внутри термоподвесок, помимо термодатчиков также находятся стальные тросы, предотвращающие растяжение подвесок по всей длине. Система контроля температуры может быть подсоединена к персональному компьютеру и контроль температуры может осуществляться непосредственно с компьютера.

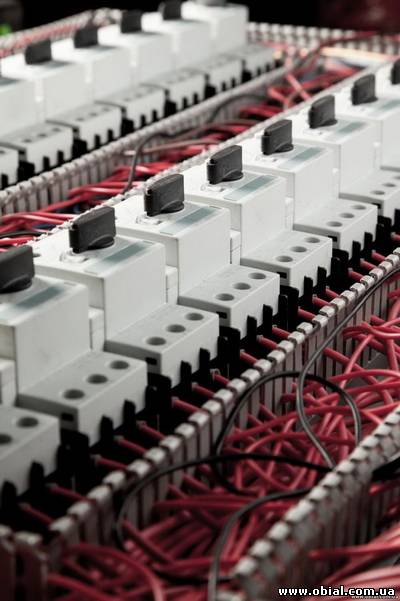

   Для осуществления полного и безопасного контроля над всем оборудованием, MAFAL дополнительно производит электрические панели МСС и системы автоматизации PLC-SCADA. Для небольших и технически несложных комплексов для хранения зерна MAFAL рекомендует использовать электрические панели МСС, для больших и технически сложных комплексов MAFAL рекомендует использовать системы автоматизации PLC-SCADA. В комплексах, где управление оборудованием происходит при помощи электрической панели МСС контроль и управление осуществляются вручную, в комплексах, где управление оборудованием происходит при помощи автоматизированной системы PLC-SCADA контроль и управление осуществляются автоматически с компьютера. Также возможен вариант, в котором могут использоваться оба варианта одновременно. При производстве вышеописанных панелей и систем автоматизации, MAFAL использует высококачественный материал, таких известных и зарекомендовавших себя брендов как Siemens, Schneider Electric (Telemecanique) и Phoenix Contact.








Сушка зерна — один из самых эффективных приемов подготовки зерна к длительному хранению. Она улучшает хлебопекарные, мукомольные и другие товарные качества зерна, значительно сокращает расходы по перевозкам, повышает производительность перерабатывающих предприятий (мельниц, крупорушек и т. п.) и уменьшает износ оборудования, а следовательно, и стоимость переработки.

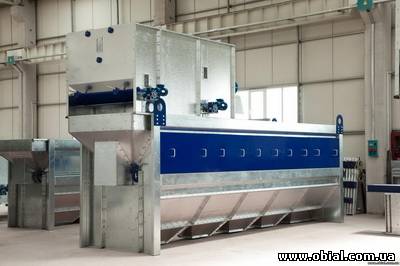

Зерносушилка — это специальное устройство, основным назначением которого является удаление излишней влаги из зерна для его хранения или транспортировки. Если содержание влаги в зерне не превышает 14%, оно не портится. Высушить зерновые до нужного предела можно при помощи зерносушилки.

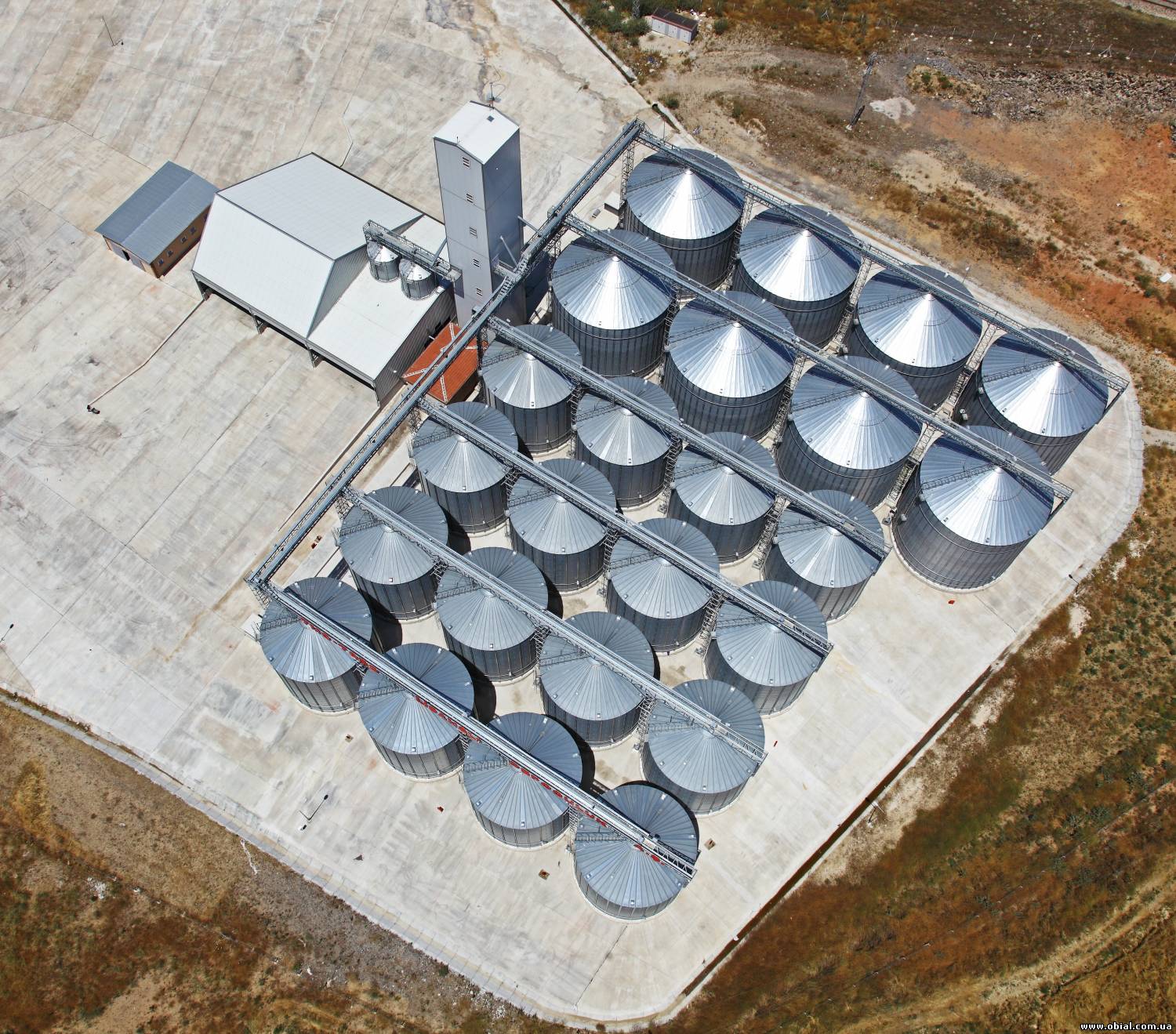

Силос с плоским основанием

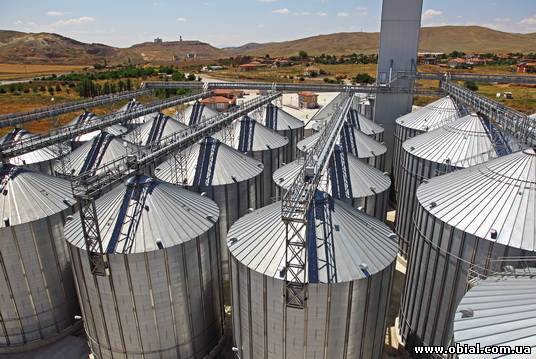

Силосы из оцинкованной стали являясь основой современных элеваторов, обеспечивают надежное и длительное хранение наряду с низкими эксплуатационными затратами. В процессе производства силосов MAFAL используется высококачественная и высокопрочная сталь с пределом прочности стали на разрыв в 450 МРА, и оцинкованным покрытием 600гр/м.кв. Диаметр силосов с плоским днищем от 4,51 м до 31.6 м., и вместимость от 50 до 15000 т соответственно.

силосы позволяют осуществлять:
- эффективную аэрацию хранимого продукта, его охлаждение;
- послойный контроль температуры;
- защиту от атмосферных осадков и порчи грызунами и птицами.


Силоса диаметром от 14,44 м. имеют подкровельную конструкцию, что является опорной поддерживающей конструкцией кровли. В силосах, которых отсутствует подкровельная конструкция используется верхнее распорное кольцо для усиления жесткости и прочности кровли.  Так же силоса усиляются боковыми распорными ветровыми кольцами, что повышает жесткость при ветровых нагрузках.     Каждый силос поддерживается наружными вертикальными ребрами жесткости, которые защищают силос от вертикальных нагрузок, которые возникают при хранении зерновых культур в зернохранилищах.
Все  силоса с плоским днищем оснащаются:
- термоподвесками для определения точек повышенной температуры;
- системой аэрации силосов для снижения уровня влажности продукта, снижает риск порчи зерна;
- зачистными шнеками для очистки силоса от остатков зерна;
- выгрузочными задвижками.

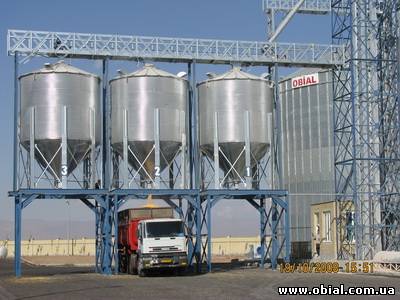

В процессе производства силосов MAFAL используется высококачественная и высокопрочная сталь с пределом прочности стали на разрыв в 450 МРА, и оцинкованным покрытием 600гр/м.кв.    Силоса с конусным днищем имеют угол нижнего конуса от 45º до 65º. Эти силоса могут использоваться как для кратковременного хранения продукта (буферные силоса) так и  иметь назначение экспедиционных  силосов (для погрузки продукта в авто и ж/д транспорт). Диаметр таких силосов 2,11 – 10,83 м., а вместимость от 5 до 1600 т соответственно.
Исходя из выше сказанного  силосы для хранения зерна «OBIAL» являются лучшими по соотношению «цена-качество», что в итоге экономит финансы заказчика.







Цепные скребковые конвейеры изготавливаются из высококачественной оцинкованной стали с покрытием цинка не менее 275 г/м2 что обеспечивает долгую износостойкость корпуса. Производительность таких конвейеров составляет от 20 до 600 т/ч. В скребковых конвейерах используются пластиковые скребки, что снижает шум и трение работающего конвейера а так же гарантирует безопасное транспортирование продукта. Звездочки такого конвейера проходят дополнительную цементацию для увеличения прочности и работоспособности конвейера.



    Скребковые конвейеры предназначены для транспортировки продукта в горизонтальном направлении и под углом на элеваторах, предприятиях мукомольной и комбикормовой продукции.    По желанию заказчика стенки и днище скребкового конвейера могут иметь футеровку полимерными пластинами, что предотвращает быстрый износ корпуса.
Транспортеры комплектуются датчиками обрыва цепи, датчиками скорости, а так же датчиками подпора, что позволяет контролировать работу скребкового конвейера.

Больше фото >>>




   В связи с тем, что убранный с полей зерновой материал, содержит посторонние примеси, нужно производить очистку зернового материала, которая заключается в отделении зернового материала от всех посторонних примесей: легких сорных примесей, полутяжелых примесей и тяжелых примесей в виде камешков, а также пылевидных частиц.
Предназначен для очистки всех видов зерновых, зернобобовых, маслосемян, кукурузы, крупяных культур различной загрязненности и влажности.

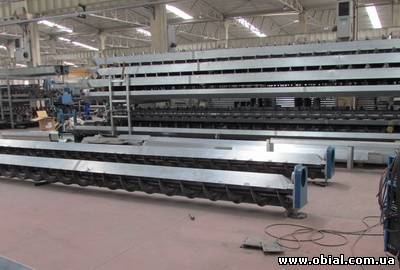

Винтовые конвейеры предназначены для транспортирования зерна и продуктов его переработки.
Винтовой конвейер представляет собой транспортирующую машину непрерывного действия, рабочим органом которого является винт, вращающийся в закрытом желобе. Направление вращения винта - правое или левое.

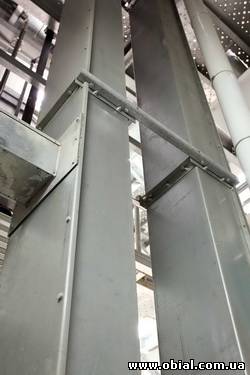

Для вертикального подъема продукта компания MAFAL производит ленточные нории производительностью от 20 до 600 т/ч, что позволяет использовать их на различных предприятиях.
Нории изготавливаются из высококачественной оцинкованной стали с покрытием цинка не менее 275 г/м2, что обеспечивает долгую износостойкость корпуса.
Подъем товара осуществляется при помощи пластиковых ковшей, которые крепятся на каучуковую ленту. Нории комплектуются необходимыми датчиками схода ленты, скорости ленты которые обеспечивают контроль в работе нории.
Нории могут комплектоваться норийной вышкой при помощи, которой можно подняться на площадку головки нории для ее обслуживания, так же вышка придает нории жесткость и устойчивость.
